三爪聯軸器

泵用三爪型聯軸器是水泵聯軸器的一種，其中間滑塊用夾布膠木或聚氨酯制成，質量輕，結構簡單，安裝方便，價格低廉，常用于小功率的場合，適用于轉矩不大，轉速較高，無急劇沖擊的兩軸連接。尼龍滑塊傳遞轉矩較小，但更宜于高速運轉，且不需潤滑，水泵行業的標準代號為Bl104.。

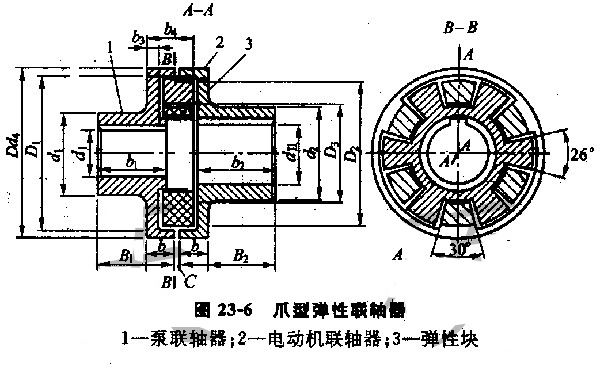

泵用三爪聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接， 該聯軸器具有以下特點：泵用三爪聯軸器
（1）傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。
（2） 與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。
①爪型聯軸器的中間滑塊用夾布膠木或尼龍制成；
②體積小，質量輕，結構簡單，安裝方便，價格低廉，常用于小功率的場合；
③慣性力小，適用于轉矩不大，轉速較高，無急劇沖擊的兩軸連接。尼龍滑塊傳遞轉矩較小，但更宜于高速運轉，且不需潤滑；
④許用相對徑向位移(0.01d+0.25)mm，d為軸直徑；許用相對角位移0度40分；聯軸器的附加徑向力為(0.1～0.3)P；

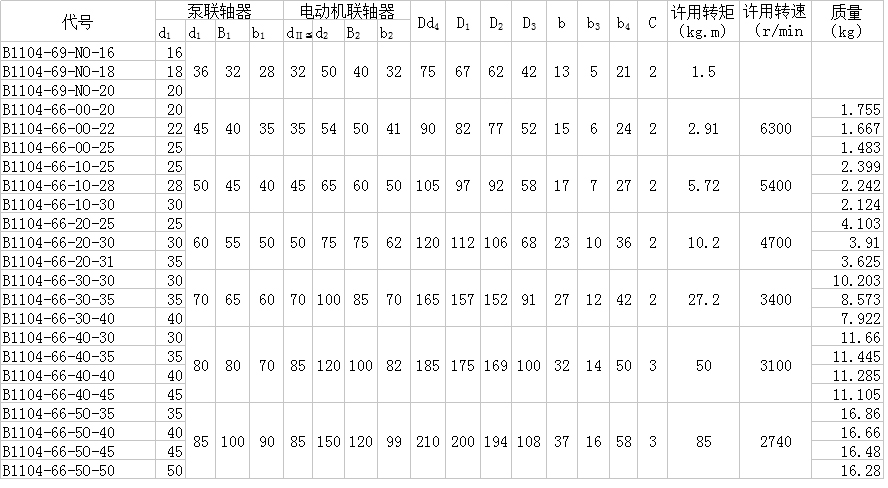

⑤水泵行業的標準代號為Bl104，其轉矩可達850N·m，軸徑可達50mm。
